一、项目背景

东濠涌是广州现存唯一一条贯穿市中心的河涌，2010年在越秀区政府的努力下完成水质的净化处理，实现东濠涌绿色生态的全面恢复。同时，东濠涌通过与新河浦涌、东山湖的调水补水工程，共同构成一个水体循环系统，扩大和巩固东濠涌治水成果，助力修复新河浦涌、东山湖生态环境。

东濠涌、新河浦涌和东山湖的综合整治和调水补水不可一蹴而就，大量的水质监测数据能够为水体循环系统提供有效的环境事件决策支持。

东濠涌水质监测项目是目前国内城市河道监管的具有标志性的成功案例，具有重大的政治意义，人大常委中有五位先后来过现场考察。国家领导人也曾到东濠涌现场进行考察。

二、总体目标

通过“东濠涌水质在线监测系统”建设，实现对东濠涌下游水域水质指标的自动监测和水质评价，提高环境监测部门的工作效率和监管能力，为东濠涌、新河浦涌和东山湖综合整治和调水补水提供数据支撑和决策支持；为水体突发环境事件提供预警，以便环保和相关职能部门能及时进行应急处置。

通过越秀区环保局水质监控中心数据管理和决策支持系统的建设，实现仪器设备的远程管理，水质监测数据的显示、编辑、打印、查询、统计、分析、告警、存储和传输等，并通过数学模型的建立为环境管理提供决策支持服务。

三、总体思路

本项目我公司承担建设的“东濠涌水质在线监测系统”，是在东濠涌下游东山湖指定区域建设现场端水质自动监测站，通过3G无线通讯技术，将现场端采集到的水质指标（高锰酸盐指数、氨氮、总磷、总氮、pH值、电导率、水温、浊度、溶解氧，可扩展）数据远程传输到广州市越秀区环境保护局内水质监控中心数据管理和决策支持系统，实现地图监测、表格监测、告警查询、查询统计、综合分析、决策支持等功能。

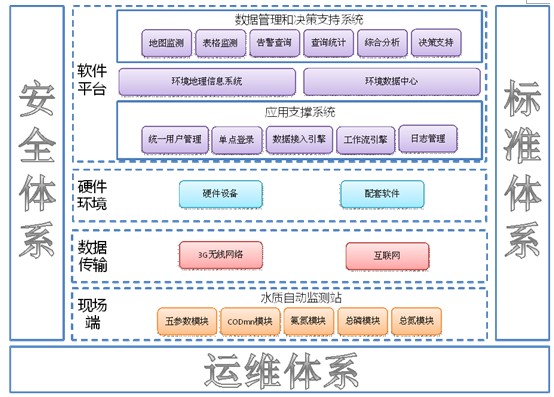

系统整体结构图如下所示：

四、硬件设备选择

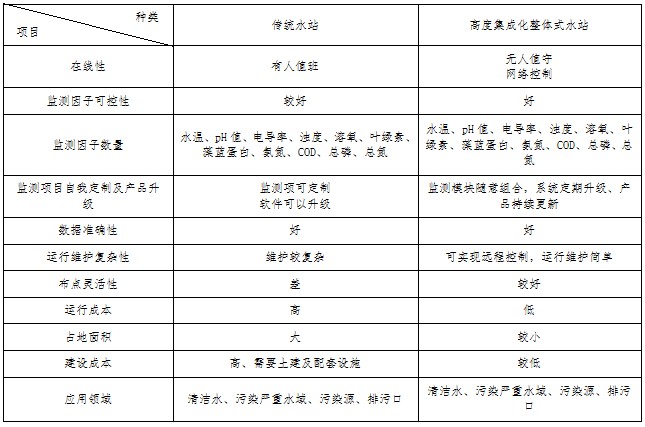

水站建设模式综合考虑本区域站点现场实际情况，通过各种模式的比较，选择最优模式，监测设备是拥有国内外先进技术的设备——整体自动监测水站。

整体式水站在本区域项目的应用中有着明显的优势。整体柜式水质自动监测站是以现场水质监测为目的来开发的多参数、智能化的水质分析仪。可同时实现多个水质指标的实时测量、显示、存储和传输。仪器本身集成了数据采集装置、工业控制计算机和通讯传输设备，能够实现水质的长期在线监测和数据的无/有线远程传输，是环境监测、总量控制、事故预警和地表/地下水资源监测的最佳选择。

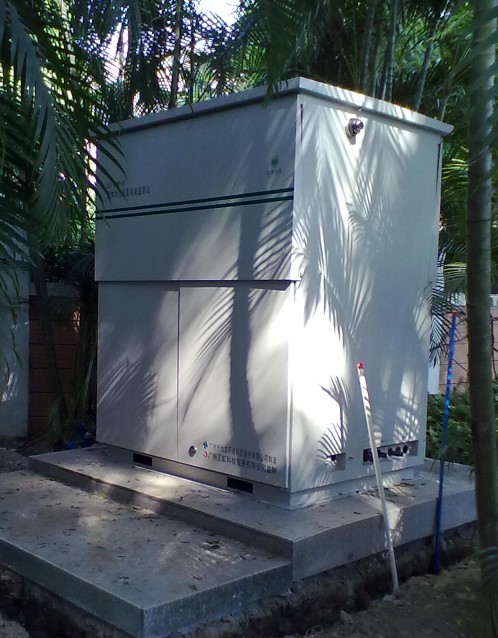

现场实拍图

五、系统功能介绍

1、实时监控模块

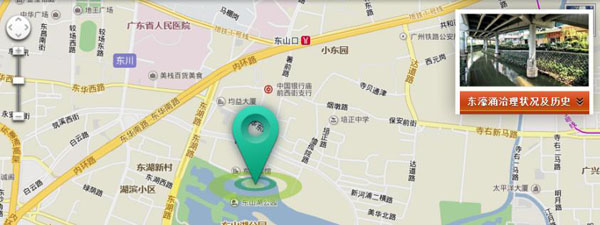

地图监控模块实现展示越秀区水体流域基本信息，帮助环保局监管人员了解流域附近的地理信息，实现在线监测数据的实时刷新、超标告警，为水体突发环境事件提供预警，以便环保和相关职能部门能及时进行应急处置。

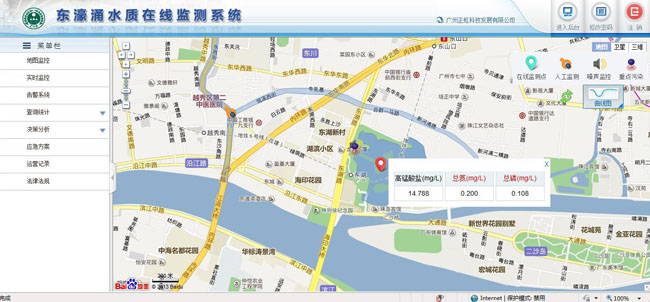

在线监控软件界面截图

列表监测模块是将水质的监测数据通过表格的形式完整的显示出来，包括监测点时间、各监测指标名称、指标数据等，同时以图表的形式生动形象的显示出各类数据，以EXCEL报表形式打印或另存。

2、超标告警模块

超标告警的告警内容包括告警时间、监测因子、告警值、水质标准、告警描述（超标、异常），需告警的监测因子、告警值、水质标准可根据用户要求自行设置，告警资料可导出到EXCEL文档中，或者打印出来，仪器校准、标定以及超出仪器检出限的数据需单独做好标识，此类数据不参与告警计算。

3、查询统计模块

运营记录以独立界面查询显示自动监测站的运营记录及仪器的校准信息，支持导出Excel与打印功能。

统计报表用户自由选择水质评价标准、评价方法。根据所选标准、方法对水体进行评价，按设定的时间段查询正常监控数据并进行统计，制作出包含平均值、最大值、最小值、最值出现时间点、超标值、超标倍数等内容的表格、以及水质变化过程曲线图、柱状图，设定的时间段内各类水质占比的饼图。系统自动生成日、月、年报，以表格和统计图表的形式进行历史数据比较。

4、水质人工监测数据管理

为更好地实现水质评价和决策支持等功能，系统除建立水质在线监测系统数据库外，还需建立和管理水质人工监测数据。

5、决策支持模块

通过系统内置的环境资料及数学模型，使管理者在查询指标时了解基本的处置方法、应急监测方法、环境标准，法律法规等辅助信息，同时对“调水补水”、“水体富营养化计算”、“蓝藻水华预警”和“水质平均污染指数计算”等提供决策支持。

6、后台管理模块

东濠涌基本信息管理、指标配置、应急方案管理、法律法规管理、用户信息管理、用户权限管理。
